八种常见基坑支护、五种生态边坡支护结构形式，熟记
总结八种常见基坑支护结构、五种常见生态边坡支护结构形式，并附特点分析，快来一起看看吧！
基坑支护
八种常见类型及其适用条件
01、放坡开挖
优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
02、围护墙深层搅拌水泥土
边坡绿化工程的结构有哪些？深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
03、高压旋喷桩
高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
04、钢板桩
这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
适用：多用于深度≤4m的较浅基坑或沟槽。
05、钻孔灌注桩
钻孔灌注桩具有承载能力高、沉降小等特点。钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。
优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小；墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。
劣势：桩间缝隙易造成水土流失,特别是在高水位软粘土质地区,需根据工程条件采取注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题。
适用：排桩式中应用最多的一种,多用于坑深7～15m 的基坑工程, 适用于软粘土质和砂土地区。
06、地下连续墙
优势：刚度大，止水效果好，是支护结构中最强的支护形式。
劣势：造价较高，施工要求专用设备。
适用：地质条件差和复杂，基坑深度大，周边环境要求较高的基坑。
07、土钉墙
土钉墙是一种边坡稳定式的支护,其作用与被动的具备挡土作用的上述围护墙不同,它是起主动嵌固作用,增加边坡的稳定性,使基坑开挖后坡面保持稳定。
优势：稳定可靠、施工简便且工期短、效果较好、经济性好、在土质较好地区应积极推广。
劣势：土质不好的地区难以运用。
适用：主要用于土质较好地区。
08、SMW工法
SMW工法亦称劲性水泥土搅拌桩法,即在水泥土桩内插入H型钢等(多数为H型钢,亦有插入拉伸式钢板桩、钢管等) ,将承受荷载与防渗挡水结合起来,使之成为同时具有受力与抗渗两种功能的支护结构的围护墙。
优势：施工时基本无噪声,对周围环境影响小；结构强度可靠,凡是适合应用水泥土搅拌桩的场合都可使用；挡水防渗性能好,不必另设挡水帷幕；可以配合多道支撑应用于较深的基坑；此工法在一定条件下可代替作为地下围护的地下连续墙,在费用上如果能够采取一定施工措施成功回收H 型钢等受拉材料，则大大低于地下连续墙,因而具有较大发展前景。
适用：可在粘性土、粉土、砂土、砂砾土等土层中应用。
边坡支护
五种常见生态边坡形式及特点
传统的边坡工程加固措施，大多采用砌石及喷混泥土等灰色工程，破坏了生态环境的和谐。随着人们环境意识及经济实力的增强，生态护坡技术逐渐应用到工程建设中。
生态护坡根据边坡土质条件可分为土质生态边坡防护和岩质边坡生态防护。岩质边坡生态防护的关键是建立创造植被生长的有利条件。
生态护坡必须考虑边坡的稳定性和安全性，植被的选择要与周围大环境相协调一致，并考虑植物的生态性、形态性、地域性。原则上是适合当地气候条件、土壤条件的植被，且抗逆性强、生长迅速、自繁能力强、适应粗放管理，日后管理简单。
01、人工种草边坡
人工种草护坡，是通过人工在边坡坡面简单播撒草种的一种传统边坡植物防护措施。多用于边坡高度不高、坡度较缓且适宜草类生长的土质路堑和路堤边坡防护工程。
特点：施工简单、造价低兼等。
缺点：由于草籽播撒不均匀，草籽易被雨水冲走，种草成活率低等原因，往往达不到满意的边坡防护效果，而造成坡面冲沟，表土流失等边坡病害，导致大量的边坡病害整治、修复工程，使得该技术近年应用较少。
小记：该方法局限性很大，缺点也很明显，可以考虑椰网（或椰毯）铺设法替代，即生态，施工也方便。
02、液压喷播植草护坡
边坡绿化工程的结构有哪些?液压喷播植草护坡，是国外近十多年新开发的一项边坡植物防护措施，是交草籽、肥料、粘着剂、纸浆、土壤改良剂上、色素等按一定比例在混合箱内配水搅匀，通过机械加压喷射到边坡坡面而完成植草施工的。
特点：
①施工简单、速度快；
②施工质量高，草籽喷播均匀发芽快、整齐一致；
③防护效果好，正常情况下，喷播一个月后坡面植物覆盖率可达70%以上，二个月后形成防护、绿化功能；
④适用性广。
目前，国内液压喷播植草护坡在公路、铁路、城市建设等部门边坡防护与绿化工程中使用较多。
缺点：固土保水能力低，容易形成径流沟和侵蚀；施工者容易偷工减料做假，形成表面现象；因品种选择不当和混合材料不够，后期容易造成水土流失或冲沟。
小记：优点很明显，经常与其他护坡固坡方法搭配使用，比如椰产品。
03、客土植生植物护坡
客土植生植物护坡，是将保水剂、粘合剂、抗蒸腾剂、团粒剂、植物纤维、泥炭土、腐殖土、缓释复合肥等一类材料制成客土，经过专用机械搅拌后吹附到坡面上，形成一定厚度的客土层，然后将选好的种子同木纤维、粘合剂、保水剂、复合肥、缓释营养液经过喷薄机搅拌后喷附到坡面客土层中。
优点：
可以根据地质和气候条件进行基质和种子配方，从而具有广泛的适应性
客土与坡面的结合牢固
土层的透气性和肥力好
抗旱性较好
机械化程度高，速度快，施工简淡，工期短
植被防护效果好，基本不需要养护就可维持植物的正常生长
该法适用于坡度较小的岩基坡面、风化岩及硬质土砂地，道路边坡，矿山，库区以及贫瘠土地。
缺点：要求边坡稳定、坡面冲刷轻微，边坡坡度大的地方，已经长期浸水地区均不适合。
04、平铺铺草皮
平铺铺草皮护坡，是通过人工在边坡面铺设天然草皮的一种传统边坡植物防护措施
特点：施工简单，工程造价低、成坪时间短、护坡功效快施工季节限制少。
适用于附近草皮来源较易、边坡高度不高且坡度较缓的各种土质及严重风化的岩层和成岩作用差的软岩层边坡防护工程。是设计应用最多的传统坡面植物防护措施之一
缺点：由于前期养护管理困难，新铺草皮易受各种自然灾害，往往达不到满意的边坡防护效果，而造成坡面冲沟、表土流失、坍滑等边坡灾害。导致大量的边坡病害整治、修复工程。近年来，由于草皮来源紧张，使得平铺草皮护坡的作用逐渐受到了限制。
施工要点：
①种草坡面防护：草籽撒布均匀。在土质边坡上种草，土表面事先耙松。在不利于植物生长的土壤上，首先在坡上铺一层厚度为5～10cm的种植土，当坡面较陡时，将边坡挖成台阶，再铺新土，种植植物。
②铺草皮坡面防护：草皮尺寸不小于20cm×20cm。满铺草皮时，从坡脚向上逐排错缝铺设，用木桩或竹桩钉固定于边坡上。
③铺草皮要求满铺，每块草皮要钉上竹钉，草皮下铺一层8～10cm厚的肥土，并要经常洒水养护。）
小记：平铺草坪，由于其优点，在边坡比较稳定，土质较好的，环境适合的情况下还是有比较大的优势。

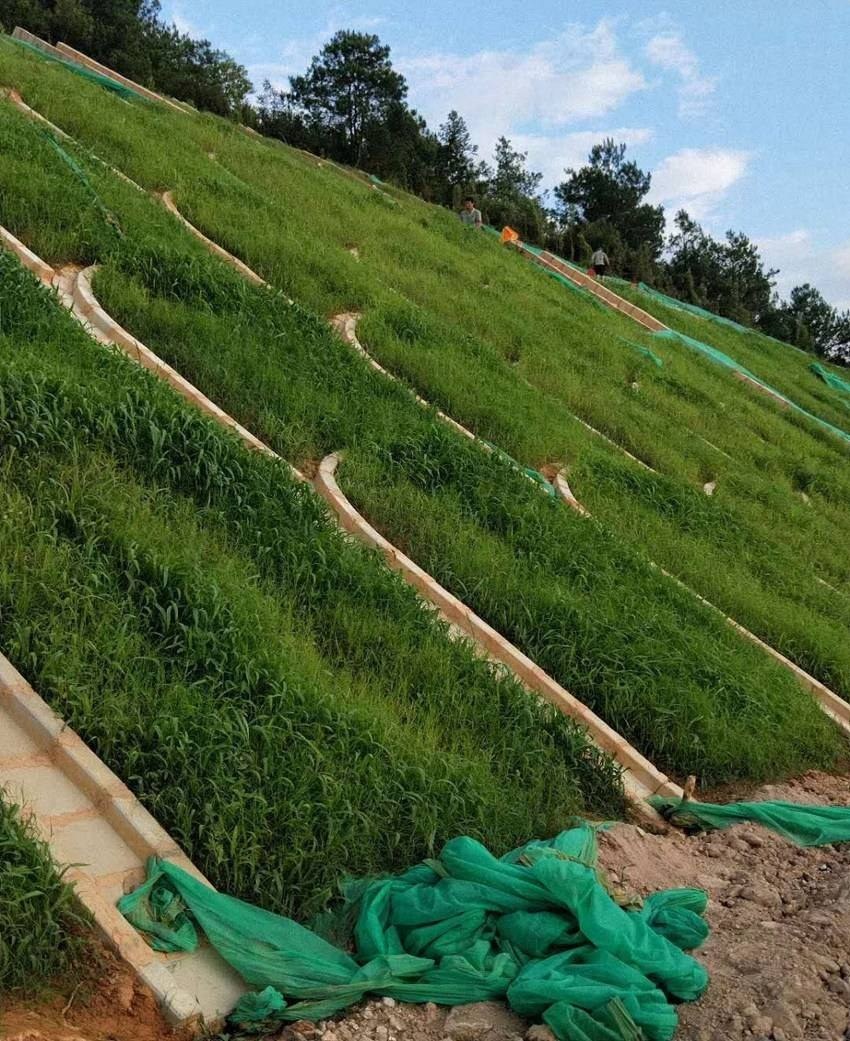

05、浆砌片石骨架植草护坡
指用浆砌片石在坡面形成框架，在框架里铺填种植土，然后铺草皮、喷播草种的一种边坡防护措施。通常做成截水型浆砌片石骨架，能减轻坡面冲刷，保护草皮生长，从而避免了人工种植草坪护坡和平铺草坪护坡的缺点。
适用于边坡坡高度不高且坡度较缓的各种土质、强风化岩石边坡。
施工要点：
①浆砌片石或砖骨架必须待路基坡面沉降稳定后进行施工，首先由测量人员按图纸要求在已整平的边坡上放线。
②片石由下而上垂直坡面栽砌成折型或拱形骨架，砌体要稳定、密实，并按图纸要求嵌入坡面，并能发挥分格截水作用。
③按图纸要求进行选用草皮和尺寸，草籽在格中从下向上逐排错缝铺设压实，并用木桩或竹桩固定于边坡上。
④草坡在运输过程中用湿麻袋覆盖，以防太阳、大风和恶劣天气的损害；对新植的草皮洒水养护。
边坡绿化介绍分类及常规绿化方法
边坡绿化是一种新兴的能有效防护裸露坡面的生态护坡方式，它与传统的工程护坡相结合，可有效实现坡面的生态植被恢复。边坡绿化主要分为土质边坡绿化和石质边坡绿化。
边坡绿化作为一种环保技术，必须坚持以下原则：
（1）安全性原则：对边坡进行绿化必须确保边坡的稳定和安全，绿化的同时，要考虑对边坡进行防护。
（2）协调性原则：边坡绿化必须与周围环境协调一致。
（3）永久性原则：对边坡绿化必须做到一劳永逸。避免日后人工维护和管理。
挖方岩石边坡分类及常规绿化方法
1.1挖方岩石边坡分类
边坡绿化工程的结构有哪些？工程中的岩石边坡一般为倾角大的陡峻边坡，无植生条件或植生条件差，按边坡的形成原因，可分为填方边坡和挖方边坡。按与边坡防护绿化有关的性质对岩石边坡进行分类如下：
⑴按结构面与边坡的倾向的关系，可分为稳定、欠稳定、危险三种类型。
⑵按坡面地下水活动情况，可将边坡分为干燥、潮湿、滴水、涌泉四类。
⑶按边坡所处山坡位置可将其分为坡脚边坡、坡中边坡和坡顶边坡。
⑷按破面裂隙发育情况，可将边坡分为完整边坡，较完整边坡，破裂边坡，破碎边坡。
⑸按坡面岩石的耐水性，可将边坡分为水稳性边坡、水软性边坡、水溶性边坡。
⑹按边坡的高度分为高边坡、低边坡，划分标准为10m。
⑺按边坡的朝向分为向阳边坡（朝南），阴阳边坡（朝东或朝西），背阴边坡（朝北）。
⑻按边坡坡度可划分为：小于30°为缓坡，30°－45°为斜坡，大于45°为陡坡。
上述划分是针对局部坡面而言的，工程实践中，一片边坡往往同时具有几种边坡类型。
1.2常规绿化方法
挖方岩石边坡绿化要解决的难题是如何在陡峭的坡面上固定植生条件，即客土，为植物提供水、肥，且能经受风吹雨打。
挖方岩石边坡绿化常规方法的分类：
按固定植生条件的方法不同，可分为客土植生带绿化法、纤维绿化法、框格客土绿化法
⑵按所用植物不同，可分为草本植物绿化、藤本植物绿化、草灌混合绿化、草卉混合绿化
客土植生带绿化法是指人工制作一定宽度和厚度的带状物，其剖面结构一般为防护网+防水纤维层+（种子、肥料、土壤、改良剂、保水剂）+无纺布（从上而下）。施工时先清理边坡，再按一定间距铺设植生带，用铁丝等将其固定在边坡上，最后喷射一定厚度含肥料的泥土。覆盖无纺布或薄膜，植物种子长出覆盖坡面后除去。（对于软边坡可可挂网）。该工艺简单，成本低廉。但不具备护坡功能，坡面经受不起大雨或长时间降雨的冲刷，也不耐干旱，绿化效果差。
纤维绿化法是指用植物秸杆等粉碎后制成的纤维与肥料、种子等用有机胶胶结，喷射到边坡坡面的一种绿化方法。该法早期有一定的护坡功能，能经受暴雨袭击，缺点是不耐干旱，成本较高。
框格客土绿化法是指先在边坡上用预制框格或用石料、混凝土砌筑框格，再在框格内置土种植绿化植物。由于岩石边坡迎水面积小，浆砌框格是一般不设排水沟。为防止雨水冲刷土壤，可在其上覆盖稻草帘。该法成本低，工艺简单，绿化效果好，但对边坡的防护作用小，只适用于坡度小于30°的边坡。
2植被混凝土护坡绿化技术
植被混凝土是采用特定的混凝土配方和种子配方，对岩石边坡进行防护和绿化的新技术。它是集岩石工程力学、生物学、土壤学、肥料学、硅酸盐化学、园艺学和环境生态等学科于一体的综合环保技术。植被混凝土是根据边坡地理位置、边坡角度、岩石性质、绿化要求等来确定水泥、土、腐植质、保水剂、混凝土绿化添加剂及混合植绿种子的组成比例。混合植绿种子是采用冷季型草种和暖季型草种根据生物生长特性混合优选而成的。植被混凝土边坡防护绿化技术具体做法是：先在岩体上铺上铁丝或塑料网，并用锚钉和锚杆固定。将植被混凝土原料经搅拌后由常规喷锚设备喷射到岩石坡面，形成近10cm厚度的植被混凝土。喷射完毕后，覆盖一层无纺布防晒保墒，水泥使植被混凝土形成具有一定强度的防护层。经过一段时间洒水养护，青草就会覆盖坡面，揭去无纺布，茂密的青草自然生长。植被混凝土护坡绿化技术可以一劳永逸地解决岩坡防护与绿化问题。故此，我们又称工程绿化技术所用材料选择及其功能如下：
防护网可用塑料、铁丝、钢筋，网度和选材应根据边坡的防护要求和特征而定。防护网的功能为与锚杆一起护坡，同时构成植被混凝土的“骨架”，增强其整体性，防止其从坡面脱落。
胶结材料，一般用425#水泥，它使植被混凝土拌和物具有粘聚性，使植被混凝土具有强度。
植生土选用沙壤土，沙壤土具有良好的水、养、气、热状况和协调能力，适于植物生长，在植被混凝土中，沙壤土是主要部分，是植被混凝土的“肌肉”。
有机质一般使用稻壳、锯末等，使用它们还可以增加混凝土拌和物的流动性，便于施工，另外，待腐烂后，为植物提供氮、磷、钾等养分，同时增加植被混凝土的空隙率。
腐植质为稻壳、锯末、酒糟经腐烂制得，它能改善植被混凝土的物理性质---协调水、气、热状况和化学性质---增强保肥性与缓冲性能，同时向植被混凝土中引入大量微生物，改善植被混凝土的物理性质---协调水、气、热状况和化学性质---增强保肥性与缓冲性能，并和植物根系一起，使植被混凝土逐渐变成适于植物生长的土壤。
长效肥是为植物生长提供长期效力的复合肥，一般采用尿素、生物肥、化学复合肥.保水剂是水分丰裕时吸收水分，天气干燥时为植物提供水分，一般采用粒度100目的保水剂。
混凝土添加剂是三峡大学专利产品,主要功能营造植物生长环境,混合植绿种子采用冷季型草种和暖季型草种,混合根据生物生长特性优选配制。
3挖方岩石边坡的卸荷及绿化时机的把握
岩石边坡的开挖过程，从力学本质上说就是卸荷。特别是深挖高边坡，地应力释放量大，卸荷量级高，卸荷范围宽，伴随卸荷，边坡产生卸荷裂隙和卸荷变形，有些开挖边坡的卸荷水平变形达到了米级，不可忽视。运用岩体力学理论，确定边坡防护的方法和时机，同时在开挖边坡上设置位移观测点，观测边坡的变形趋势，为确定边坡的支护和绿化选择合适时机提供依据。再者，岩石边坡开挖过程，改变或破坏了原有大自然的水、地气循环系统，这种改变或破坏循环系统，将随着裸露岩石的风吹暴晒时间的增加而加剧。故此，采用边开挖边支护边绿化，对岩石边坡防护质量、绿化效果都有十分关键的作用。
4.1地质与气候概况
高坝洲电厂岩石高边坡位于大坝右肩至下游王家冲段，与下游航道平行，与升船机毗邻，坡底长200m，坡最高处达80m，倾角70--80°，边坡走向40°，面积12000m²，其安全稳定直接关系到航道及大坝的安全。该边坡段出露岩层为中寒武统黑石沟组第一段，其岩性为中厚层含泥质微晶白云岩，灰岩夹薄层、极薄层泥质微晶白云岩，粒砂质微晶白云岩，少量鲕状亮晶灰岩和硅质岩。岩溶不发育，为相对隔水层。岩层走向290°左右，倾向SW(倾向上游偏右岸)，倾角40°左右。坡面中部有一断层，走向进于SN，倾向NW，倾角80°，为方解石及方解石胶结的角砾岩填充。大坝右岸基岩构造裂隙较发育，走向23--32°，倾向以NW为主，倾角为50--90°，宽为3—8m，最宽40m，长一般为10—30m，少量只有几米，均为方解石填充，胶结良好。构造裂隙均为高倾角张性裂隙，其发育间距一般为0.4—1.5m,线密度达5--8条/m，最大线裂隙3.2%--5%，面裂隙率9.94%。高坝洲属亚热带气候，年平均降雨量1200mm,最热平均气温7月28.8℃，最低月平均气温1月3.0℃，极端气候条件为：极低气温-9.8℃，极高气温42.0℃，最大日降雨量可达300mm。
4.2绿化方法的选择
按前面的边坡分类方法，考察边坡地质状况，高坝洲电厂岩石高边坡属于稳定、干燥、破裂边坡，围岩呈弱碱性，局部有水软性泥质灰岩和白云岩。边坡虽然不会发生大面积滑坡，但因风化，局部会形成滚石。考虑航道及大坝的安全，边坡必须防护处理。同时，高坝洲电厂因其环境幽雅，具备旅游价值。因此，边坡需绿化。综合以上因素，选用植被混凝土绿化法。
