路基边坡
路基边坡 (side slope of roadbed,side slope ofsubgrade)是指路基横断面两侧与地面连接的斜面。有路堤边坡和路堑边坡之分,是影响路基稳定的重要因素。边坡的形状在路基中常修筑成单坡形、折线形和阶梯形,每一坡段坡面的斜率以边坡断面图上取上下两点间的高差与水平距离之比表示,当高差为1单位长时,水平距离经折算为m单位长,则斜率为1:m。在路基工程中,以1 im方式表示的斜率称为坡度,m称为坡率。在路基本体构造中,边坡的形状和坡度的缓陡对路基本体的稳定和工程费用有重要影响。
考虑因素
路基边坡坡度的大小,取决于边坡的土质、地质构造(路堑)及水文条件等自然因素和边坡的高度。在陡坡或填挖较大的路段,边坡坡度不仅影响到土石方工程量和施工的难易,而且是路基整体稳定性的关键。因此,确定边坡坡度对于路基的稳定性和工程的经济合理性至关重要。一般路基的边坡坡度可根据多年工程实践经验和设计规范推荐的数值确定
边坡陡缓程度
边坡陡缓程度以斜坡上两点间的竖直距离和水平距离之比表示。例如坡度1:1.5,指竖直距离为1时其水平距离为1.5。其值与边坡的高度和路基上的性质有关当边坡高度较高时,应分段变坡或作特殊设计。高速公路因安全美观之需要,路基横断面最好设计成流线形。即采用平缓边坡,圆形隅角
路基边坡绿色防护技术有哪些

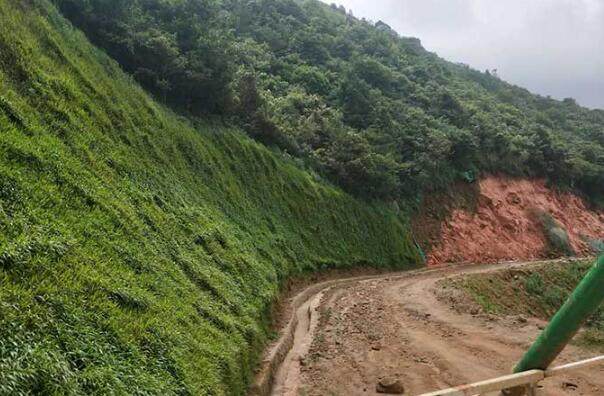

1)路基边坡绿色防护技术有哪些采用植物防护,就是利用植被对边坡的覆盖作用、植物根系对边坡的加固作用,保护路基边坡免受大气降水与地表径流的冲刷。
(2)路基边坡绿色防护技术有哪些采用植物防护,增加植被面积,减少地表径流,可从根本上减少路基的水土流失。植物覆盖对于地表径流和水土冲刷有极大的减缓作用。枝叶繁茂的树冠能够截留一部分降水量,庞大的根系能直接吸收和涵蓄一部分水分,还可以稳定地表土层。而没有植被覆盖的地方,降水量全部落在地表面,形成径流,造成水土侵蚀和冲刷。植被的根系能与土层密切结合,根系与根系的盘根错节,使地表层土壤形成不同深度的、牢固的稳定层,从而有效的稳定土层,固定沟坡,阻挡冲刷和塌陷,有机械的防护作用。
(3)在我国温暖多雨的南方地区,植物防护已较多地用于土质上下边坡的防护中,既保护了边坡,又美化了环境。在北方地区,植物防护措施还仅限于上下边坡的防护,上边坡经常干旱缺水,不易养护,况且坡度较陡不利于植物生长。在我省的鄂西北地区,部分路段的红砂岩路堑边坡往往陡于1:0.75,边坡较高时才放缓到1:1。土质边坡坡度一般采用1:1,靠边坡自然降水维持植物生长往往比较困难,因坡面较陡,水分难以保持,植被成活率较低。
(4)植物防护包括在边坡上种草,植草皮、植树等。种草一般选取多年生、耐旱、根系发达的草种,植树优选容易成活的树种(包括灌木)。
路基边坡防护措施有哪些
路基坡面防护(subgrade slope protection)为了防止路基坡面溜坍等病害所采取的防护加固措施。岩上构成的裸露路基坡面,其稳定性除受自身结构构造、岩土性质、地形特征的影响外,还受风化、水流、地震等自然营力及人类活动的影响,往往形成剥落、溜坍、崩塌、冲刷、滑坡等病害。因此,对下列路基边坡必须采取防护措施:含黏土颗粒较多、膨胀性较大的黏性土,或含粉土颗粒较多的疏松黏性土;接近软塑状态的黏性土;粉细砂层;松散的碎石类土;结构松散的黄土和黄土类土;易风化的软弱岩层和风化破碎岩层;构造破碎带;膨胀土。
防护措施
类型很多,常用的有种草或铺草皮、种植灌木、抹面、喷浆或喷锚等。既可单独使用,亦可综合使用,应因地制宜,合理选择。

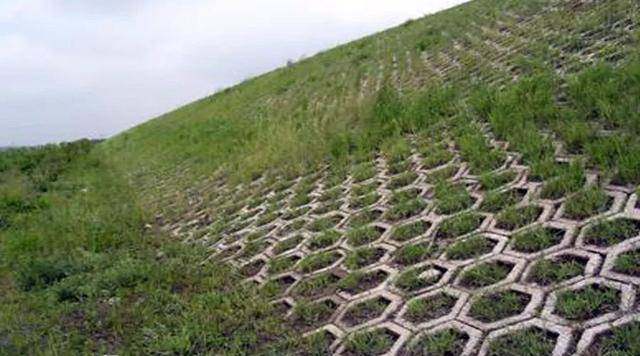

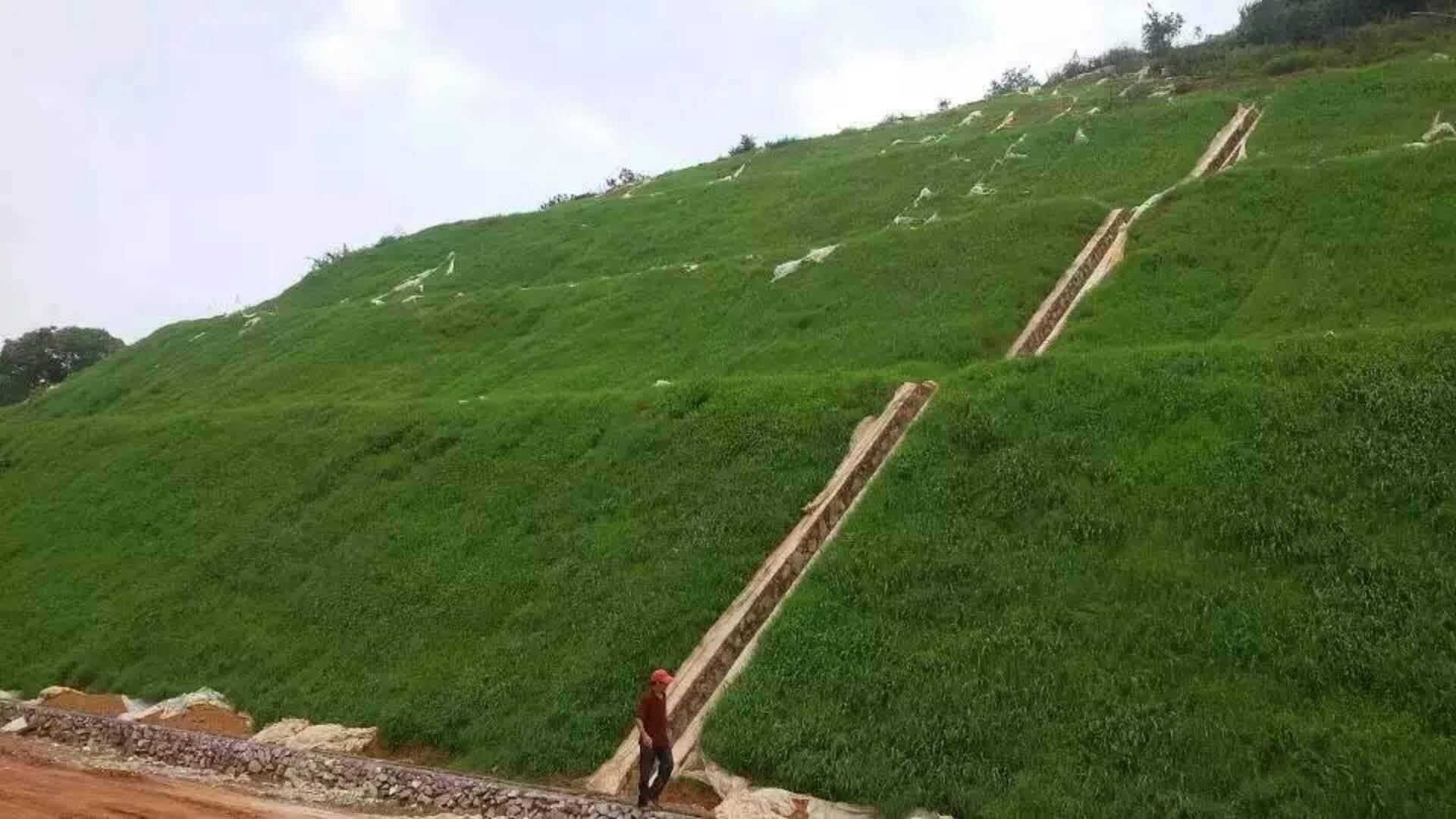

草或铺草皮
路基边坡绿色防护技术有哪些适宜草类生长的土质边坡均可采用,是一方法简单、经济实用的防护措施。它能覆盖表土,防止雨水冲刷边坡,团结土壤,调节土壤湿度,防止发生裂纹,加强边坡稳固性。
种植灌木
适用于土质和严重风化的岩石边坡,以根系发达枝叶繁茂的灌木为宜,一般选用紫穗槐、夹竹桃、黄荆蔷薇、山碴等。在风沙干旱地区,宜采用沙棘、黄柳、柠条、杨紫等。种植灌木和种草配合使用,效果更好。种植灌木宜在晚秋或初春。
抹面
适用于易风化、但不易剥落,岩面较完整的边坡。常用的材料为三合土,成分有水泥、石灰、炉碴;水泥、砂、炉碴;砂、石灰等。抹面保护层,不能承受侧压力,抹面的边坡应比较干燥、稳定。如局部有地下水出露,必须采取引排水措施,予以配合。
喷浆或喷锚
喷浆适用于易风化尚未严重风化的岩石边坡,施工简便,是防止坡面风化的有效措施。喷浆分重力式人工喷浆和机械喷浆。重力式喷浆是把浆桶置于坡顶,桶底接胶皮管,借助重力把浆均匀喷至坡面。机械喷浆是用喷浆机,通过喷嘴把浆喷至坡面,由于它有一定压力,浆与坡面黏着较好,质量明显优于重力式喷浆。喷浆前坡面应清理干净,喷浆厚度1~2cm。常用浆料为水泥砂浆、水泥石灰砂浆。若坡面岩石节理发育,风化严重时,宜采用锚杆钢丝网喷浆,或喷射钢纤维混凝土。
勾缝及灌浆
勾缝适用于较坚硬的、较不易风化的、节理裂缝多而细的岩石坡面,以防雨水侵入裂缝,破坏坡面稳定。灌浆适用于较坚硬的、裂缝大而深的岩石坡面。利用灰浆把裂开的岩石粘结为一体,防止坠落或坍塌,也防止雨水侵入促进岩石风化。勾缝砂浆一般为(1:2)~(1:3)的水泥砂浆或1:0 .5:3
路基边坡防护的几种形式
我们进行边坡防护的原因呢,是因为边坡由于水土流失使坡面很不稳定。如果再不对其进行防护,那么再经过大雨的冲刷就会造成山体滑坡等自然灾害,所以我们要对一些不是很稳定的坡面进行护坡处理。那么边坡防护都有几种形式呢?
一、喷锚式护坡,这种方法呢,是先把坡面整个的清理处理,然后铺设好钢筋网,然后再钢筋网上面喷浆,也就是水泥。通过这种方法对边坡进行稳固。这种方法的缺点呢就是,费时费力,施工时间长,并且施工成本高,而且施工完的边坡,不利于植物的生长。
二、浆砌石的护坡,这种方法呢,比上一种使用的费用更加高,只不过施工完后,整体比较美观,但是其也不适合植物的生长。
三、边坡防护网的防护方式。这种形式呢就是我公司生产的产品了,边坡防护网是一种柔性的护坡形式,其系统的柔韧性可以适应于各种地形的山坡,不用大范围的清理山坡,保持的山坡原有的形态。这一点就省去了很多的时间,以及施工费用。并且其系统的开放空间呢给山坡上的植物提供了良好的生存环境。慢慢山坡上就满是绿色,生机勃勃。真正的起到了生态护坡的功效。
