人字形截水骨架
1、测量放样
人字形截水骨架灌草护坡三级技术交底路基坡面整修检验后,复测边坡,对每根主骨架放样定位。测量人员对人字型截水骨架起止点、控制桩进行放样,确定边坡防护范围。确定法线方向,测定坡率,然后分片分区段定点挂线,采用石灰撒放开挖线。
2、骨架开挖
①根据测量放样,根据不同地质情况,采用不同的开挖方法,石质地.段:采用小型空压机供风,风镐进行开挖,局部采用人工辅助开挖;土
质地段;沿镶边至护脚需挂线后开挖骨架基础,骨架自上而下开挖,保证开挖深度,使骨架完全嵌入坡而,与坡而平顺,利于排水。
3、骨架尺寸
截水骨架由支骨架和主骨架组成。主骨架做成槽形,主骨架净间距4.0m,沟底厚0.6m,沟槽宽0.4m,深0.1m,沟槽两侧设置0.1m厚挡水
缘,与边坡水平线垂直;支骨架做成L形,用以分流引排地表水汇入主骨架截水槽内,支骨架净间距3. 0m,与主骨架成45°,按人字形铺设,底
沟厚0.6m,沟槽宽0.4m,深0.1m,沟槽下侧设置0.1m厚混凝土挡水缘。
4、混凝土浇筑
①当沟槽整平、清理完成后,报监理检测合格后,对人字型骨架进行混凝土浇筑。施工时自下而上浇筑骨架,先浇筑骨架衔接处,再浇筑其它
部位骨架,两骨架衔接处处于同一高度。
②混凝土采用拌和站拌制,混凝土罐车运送至现场。采用手提式30型振动棒进行振捣密实。振捣时不能靠近沟槽边,离沟槽边5~10cm,防
止沟槽外土体随振动棒振捣夹入混凝土而影响混凝土质量。
5、混凝土养生
人字形截水骨架灌草护坡三级技术交底混凝上浇筑完成后,覆盖土工布,人工洒水养护,时间为14天,根据每天的气候,定时洒水。
人字型截水骨架内撒草籽间植灌木护坡技术
一、适用条件:
1.适用于适宜灌木生长的各种土质、风化软质岩土、边坡高度H≥4m的路堤边坡采用人字型截水骨架内撒草籽间植灌木护坡防护。
2.适用于适宜灌木生长的各种非膨胀性土质风化较严重软质岩石路堑、边坡高度H≥4m的路堑边坡采用人字型截水骨架內撒草籽间植灌木护坡防护。
3.路堤边坡坡率不陡于1: 1.5。
4.路堑边坡坡率不陡于1: 1. 0。
二、技术要求:
1、截水骨架采用M7.5水泥砂浆砌片石砌筑,拦水缘采用C15混凝土浇注。
2、截水骨架的主骨架做成槽型,支骨架做成L型,用以分流排.除地表水。
3、骨架由支骨架和主骨架组成。主骨架和边坡水平线垂直,沟底厚0.6m,沟槽宽0.4m,深0. 1m,沟槽两侧设置0.1m厚C15混凝土
挡水缘,主骨架净间距6m;支骨架和主骨架成45°,按人字型铺设,沟底厚0. 4m,沟槽0.4m,深0. lm,沟槽下侧设
置0.1m厚C15混凝土挡水缘,详见“IT- II剖面图”,主骨架净间距3m。
4、路堑堑顶处设置浆砌片石镶边,路堤护坡防护起讫点处各0. 5m宽度内采用N7.5水泥砂浆砌片石镶边加固,厚0.6m。边坡平台镶边下部设置C15混凝土挡水缘。

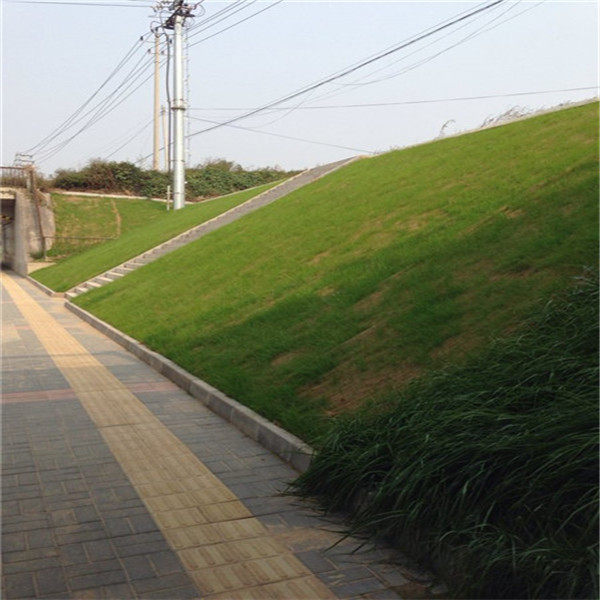

5、单级护坡最大高度>6m (多级护坡其总高度最大值>10m)且连续长度>50m,间距50-100米左右,沿坡面设浆砌片石踏步一一处,以利
于养护作业,踏步宽0.6m.
6、施工前应清制坡面浮土,填补坑凹,使坡面大致平整。
7、砌筑骨架前,应按设计要求在每条骨架起讫点放控制桩,挂线放样,然后人工开挖骨架沟槽,必需按图中的要求保证主、支骨架
埋深。
8、施工时应先砌筑骨架衔接处,再砌筑其它部位骨架,两骨架衔接处应处在同一高度。
9、施工时应自下而上逐条砌筑骨架。
10、骨架应与边坡密贴,骨架流水面应平顺。
11、路堑边坡如存在有地下水露头,应引排入排水系统,不可堵塞。
三、浆砌片石技术标准
1、片石:强度等级不应小于MU30。并采用质地坚硬、不易风化、无裂纹的石料,表面的污质应清除。形状不规则的普通片石要求石块中部厚度不小于15cm; 镶面石料应选择尺寸稍大并具有较平整表面,尺寸较大者,并稍加修整。形状不规则的镶面片石要求有两个大致平行面,厚度不小于15cm,其他尺寸大于厚度尺寸。
2、砂浆:采用强度等级为M7.5砂浆,砂浆用的水泥、砂、水应符合要求,砂浆的抗压强度符合设计,砂浆的拌和应采用砂浆拌和机,其拌和时间不小于1. 5min。如采用人工拌合时,应配置灰盘,不得直接在地面上拌和。砂浆应具有适当的流动性和良好的和易性。按验标要求每100m3砌体必须制作试件,不足100m3时也按一批制作试件。
砂浆应随拌随用,当运输或贮存过程中发生离析、泌水现象时,砌筑前应重新拌合。已凝结的砂浆不得使用。
3、挖基:边坡砌筑应在坡面密实、平整、稳定后,方可铺砌。护坡施工采用人工挖基,人工刷坡,砌筑前,将基底平整夯实,当基
底为岩层时,应将基底表面清洗、润湿,检查合格后方可进行砌筑。
4、砌筑:片石砌筑施工宜采用立样架挂线法控制尺寸、位置和平整度。采用挤浆法分层、分段砌筑,石料间的砌缝应相互交错、咬达,
砂浆密实饱满。石料不得无砂浆直接接触,也不得干填石料后铺灌砂浆;石料应大小搭配,较大的石料应以大面为底,较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料,将砌缝挤紧,不得留有空隙。砌筑上层时,不能振动下层。不能在已砌好的砌体上抛掷、滚动、翻转和敲击石块。
5、砌缝:定位砌块表面砌缝的宽度不得大于4cm, 砌体表面与三块相邻石料相切的内切圆直径不得大于7cm,两层间的错缝不得小于8cm,并预留出2cm深的勾缝槽。
6、挡墙、脚墙及水沟砌体分段施工时,每隔10~20m设- -道伸缩缝,缝宽2cm,用沥青麻筋或沥青木板填塞,深0.2m。浆砌挡墙高
人字形截水骨架灌草护坡三级技术交底出地面部分,从原地面开始,沿墙面每隔2~3m交错设置向墙外排水坡度为4%的泄水孔,泄水孔直径为0. 1m的圆孔。泄水孔后面设置砂夹卵石反滤层。在最低排泄水孔下设置隔水层,以避免墙后积水渗入基础。路堑段侧沟靠路基侧距侧沟顶面60cm处每隔2m预留基床表层底面φ50泄水孔;侧沟靠电缆槽侧距侧沟顶面36.7cm处每隔2m预留φ50电缆槽泄水孔,坡度为4%
7、勾缝养生:勾缝前应先将松动片石和变形处修整完好,一律采用凹缝。在砂浆凝固前将外露缝勾好,如不能将外露缝在砂浆凝固
前勾完,待砌石结束后,统一勾缝,此时勾缝先酒水,湿润勾缝处,再进行勾缝,勾缝砂浆强度不得小于砌体砂浆强度。砂浆凝固后,墙
面全部刷干净,使外貌整洁美观。浆砌片石砌筑、勾缝完成后应及时覆盖,并进行酒水保持湿润,常温下养生7天。
8、人字型主骨架、支骨架流水面要平顺,不能有突起及出现褶皱面,放线施工时要求严格控制。
